 项目简介

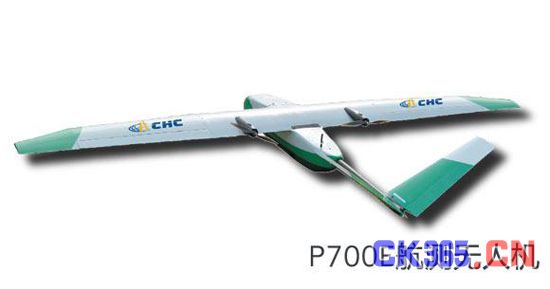

某测绘队接到紧急项目:急需在1个月内获得25平方公里测区最新1:1000的地形图,而有人飞机航飞审批流程复杂,且拍摄成本极高,显然不可取。考虑到无人机航测成图工艺已经成熟,遂决定使用无人机进行航测的方案。这次项目是该测绘队首次尝试航拍测图,经过测试与比较,最终选择与华测进行合作,共同完成此次航测项目。此次航测任务落在了华测P700E航测无人机身上,采用最新硬件配置的P700E无人机能否完成此次项目?

项目步骤设计
根据国家规范设定好无人机航拍所需要的GSD,一般情况下可以设定500比例尺飞4厘米的地面分辨率,1000比例尺飞9厘米的地面分辨率,2000比例尺飞15-20厘米地面分辨率。根据所需精度设定好航高规划好航线,每平方公里测量2-10个像控点,用空三加密软件做好加密,导入航测软件进行立体测量,测完的内业数据经外业调绘内业编辑质检形成最终成果文件。



航测具体实施


无人机做大比例尺测图基本步骤如下:另一篇文章有对航拍测绘的步骤进行详细说明:测绘无人机航测操作图解

1.航测前期准备
分析测区地形,查清测区内的山、水面、高程建筑、军事设施等情况;查清测区的形状、大小;为航拍飞行规划做准备,雨、雾情况,云系高度,光照强度、风力风向等。



2.准备起飞

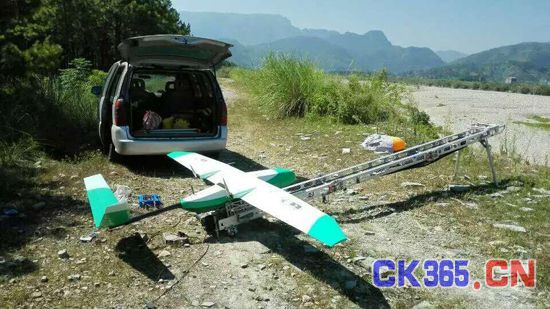

选定起飞时间与地点后,将P700E无人机、弹射架、地面工作站等配件带到起飞点,逆风组装弹射架,准备起飞。

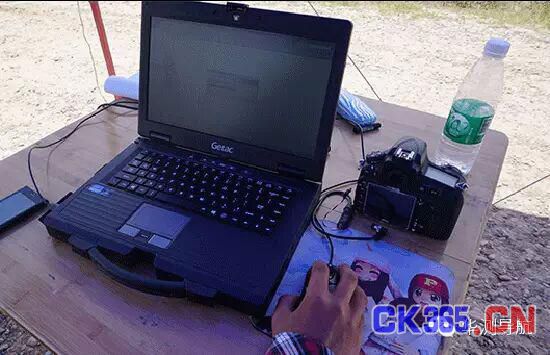

3.航测作业监控
在2个小时的航测作业过程中,对航高、航速、飞行轨迹进行实时监测,检查发动机转速和空速、地速,并保障照片拍摄数量。


4.返航降落


5.导出数据质量检查
导出拍摄照片,并进行数据质量评估,判断是否复飞。


6.做像控

7.通过空三软件进行加密,立测软件测制地形图


8.外业调绘编辑成图


得出结论如下:
1)华测P700E航测无人机结合专业航测软件空三加密精度高,能满足1:1000大比例尺地形图的精度要求。

2)华测无人机航拍系统具有操作灵活简便、飞行姿态稳定、作业效率高的特点,对于大中小面积大比例尺测图具有极高的性价比优势。

本文是华测导航(
www.huace.cn)原创文,转载请注明出处,谢谢配合!如对文中提到的产品感兴趣,详情可咨询400-620-6818或者添加客服微信CHCyingtao。
