sheng0415发帖:2
发送消息  该帖被浏览 2978 次,回复 2 次
发表于:2016-04-08 16:20
楼主


一、检测内容

     1、定位产品角度和中心坐标。

     2、与机构数据通讯,发送坐标数据。

二、检测要求

     1、检测出产品角度与中心坐标,中心定位检测精度0.2mm

      2、和客户建立通讯协议,完成数据交互。

三、视觉硬件需求分析:



序号

硬件

规格

数量

1

相机(30W CCD 黑白相机)

mvBlueCOUGAR-X120G

1PCS

2

镜头

Computar 75mm+20mm接圈

1PCS

3

光源

GCA-RN17200-B

1PCS

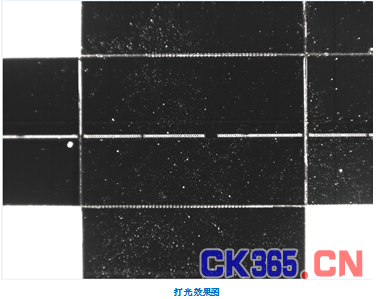

四、视觉硬件安装要求:





序号

项目

客户要求

实验参数

1

FOV(视野)

暂无

12*9mm

2

WD(工作距离)

暂无

130mm

3

LWD(光源到物体的距离)

暂无

20mm

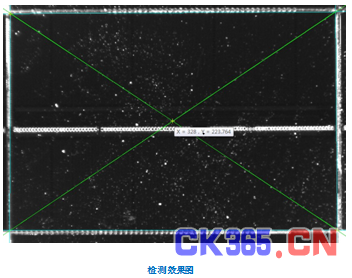

五、软件检测结果





检测说明:

      1、先和机构坐标系校正,再利用视觉工具定位出产品的中心和角度,建立坐标空间。

   2、抓取产品四周边缘直线,计算出交叉交点,即产品中心位置。

   3、将定位出的产品角度和产品中心位置,发送给客户端。



沙发

沃佳 机器视觉产品外观检测系统,尺寸、孔径、方向、缺角、定位、色差、划痕、继电器输出检测

13694230642胡先生

3楼


沃佳软件自主研发的一款多功能机器视觉检测产品,主要功能包括视觉检测分析、图像识别、自动计数、批量扫码等。

一、性能参数:
专业嵌入式机器视觉检测主机设备,配置多点触摸15寸电容屏
•计数检测精度:误差低于0.03%
•尺寸检测精度:误差低于0.1mm

二、6大功能描述:
1. 尺寸检测(长、宽、高、厚度,内外孔径尺寸,圆形、多边形、间距,对角线长度)
2. 瑕疵分析(黑白点、划痕、污点、头发丝、布匹、胶带、色斑);
3色差检测(RGB色差、LAB色差胶带偏色布料偏色塑胶棒甲乙丙色差分级检测);
4. 形态分布:
1)螺丝有无螺纹检测;(2)金属面板多个螺孔有无螺纹检测;(3)蒜头的正面,反面,缺瓣的检测;(4)金属管道五金件的首尾方向的检测 ;(5)印刷字符、日期、LOGO的错误检测;
6)良品里面混入异物的错误检测
5. 机械定位
1)目标的中心坐标(X,Y)值定位
2)目标的左手边第一个边缘的倾斜的角度
3)通过RS232串口输出上述数据到PLC接口,PLC设备只需重新定义好检测区域的左上角坐标(0,0),以及右下角坐标(640,480),即可精准对应抓取机器视觉定位的目标。
6. 方向检测
1) 金属管道的头尾方向检测
2) 金属器件的左右方向检测
3) 物体表面缺口方向检测
4) 物体表面四条边切边判断特殊特征检测
5) 物体表面特殊方面指向检测

公司名称:广州市沃佳软件技术有限公司
地址:广州市白云区礼传西路1号东承大厦B座701
网址:www.vogreat.com
联系人:胡先生
电话:13694230642
